Обзор:

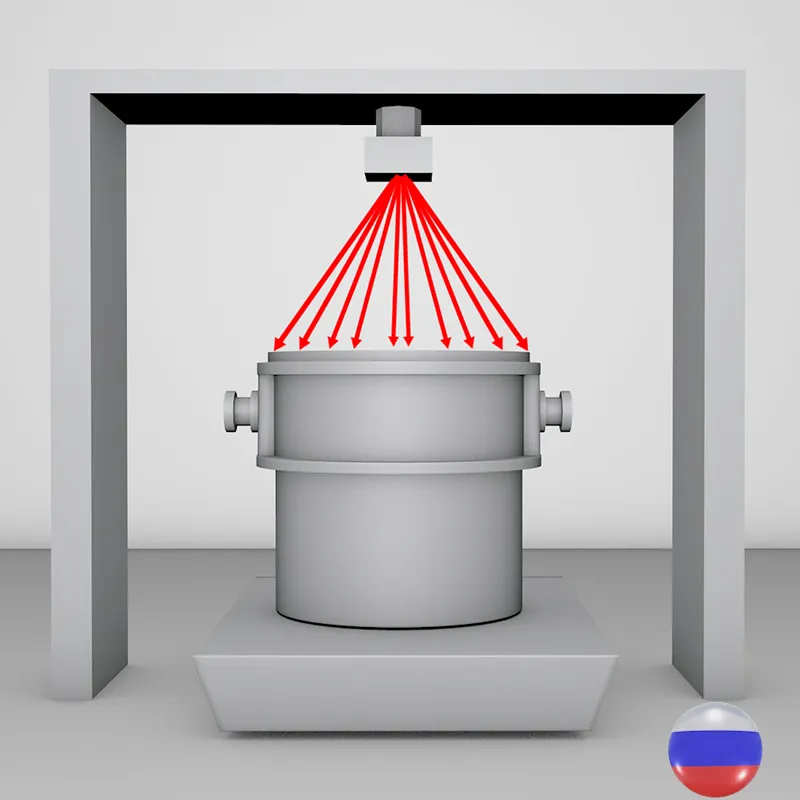

LDT-L200 — это толщиномер футеровки ковша нового поколения, разработанный нашей компанией. Система посылает импульсный лазерный луч на поверхность футеровки ковша и принимает отраженный лазерный луч, измеряя время распространения. Расстояние между прибором и целевой точкой рассчитывается на основе скорости распространения лазерного луча. Во время измерения пользователь устанавливает прибор в фиксированную точку измерения на платформе перед ковшом. После быстрого автоматического позиционирования прибор начинает сканирование и измерение целевой области ковша.

Принцип измерения:

LDT-L200 выполняет измерения со скоростью более 200 000 точек в секунду, собирая данные о расстоянии более 150 000 точек за один кадр сканирования. Объединяя данные измерений с разных точек, можно определить фактический профиль поверхности всей футеровки ковша. Во время измерения лазерная головка прибора поворачивается на заданный шаг, обеспечивая быстрое изменение угла импульсного лазерного луча. В течение одной минуты формируется трёхмерный профиль поверхности футеровки ковша. Толщина футеровки определяется с помощью преобразования координат и расчётов с точностью измерения до ±2 мм. Для точного расчёта толщины футеровки ковша измерительная головка лазерного толщиномера устанавливается на ремонтной площадке ковша. Она поднимается поворотным рычагом. Во время измерения лазерная сканирующая головка перемещается в точку пересечения. Положение лазерной головки относительно горловины ковша рассчитывается при монтаже. Математическое моделирование используется для отображения полного трёхмерного изображения толщины футеровки ковша после лазерного сканирования.

Компоненты:

Лазерная измерительная головка

Стационарный лазерный толщиномер

Оптоволоконная связь

Система циркуляции охлаждения

Технические характеристики:

Повторяемость лазера: ±2 мм

Точность лазера: ±2 мм

Максимальное время локального измерения: <15 с

Время позиционирования: <30 с

Время измерения полного изображения: <1 мин

Максимальная измеряемая температура футеровки печи: 1850 °C

Расстояние измерения: 0,5–25 м

Фактическое количество точек, измеряемых за кадр: >1 50 000

Безопасность для глаз: лазер класса 1 (не наносит вреда глазам)

Параметры лазерной головки:

Принцип измерения: расчет времени пролета и скорости лазера для расчета расстояния

Повторяемость лазера: ±5 мм

Точность лазера: ±5 мм

Скорость сканирования: 2 00 000 точек/с

Угол измерения: Вертикальный ±40°, горизонтальный 360°

Максимальная температура измерения: 2200°C

Рабочая температура: от -20°C до 80°C

Метод охлаждения: встроенная система жидкостного охлаждения, степень защиты IP64

Длина волны лазера: 1550 нм (ближний инфракрасный диапазон)
