ZST-P100

Обзор:

Эта система непрерывно контролирует температуру слитка в конце машины непрерывного литья заготовок (МНЛЗ). При проектировании и выборе оборудования учитываются факторы, связанные со слитком и окружающей средой, такие как окалина, пар и препятствия. Также учитываются точность измерения температуры и передача данных о температуре слитка в режиме реального времени во время движения.

Выбор оборудования:

Измерение температуры

Для измерения температуры слитка используется двухцветный интегрированный высокотемпературный термометр производства компании Wuhan CenterRise M&C Engineering CO., Ltd. Диапазон измерения температуры составляет от 400 °C до 1400 °C. Все компоненты размещены в прочном корпусе для непрерывного измерения. Были реализованы оптимизации для решения таких проблем, как помехи, вызванные паром или другими частицами (окалиной) в окружающей среде, а также ограниченное поле зрения из-за ограничений, связанных с движением слитка или установкой. Эта система обеспечивает быстрый мониторинг высокотемпературных слитков в режиме реального времени.

Охлаждение оборудования

Используется система вихревого воздушного охлаждения. Система не требует электропитания, работает исключительно на сухом воздухе и выдает охлаждающий газ с температурой ниже 0 °C для охлаждения трех комплектов оборудования для измерения температуры.

Передача сигнала

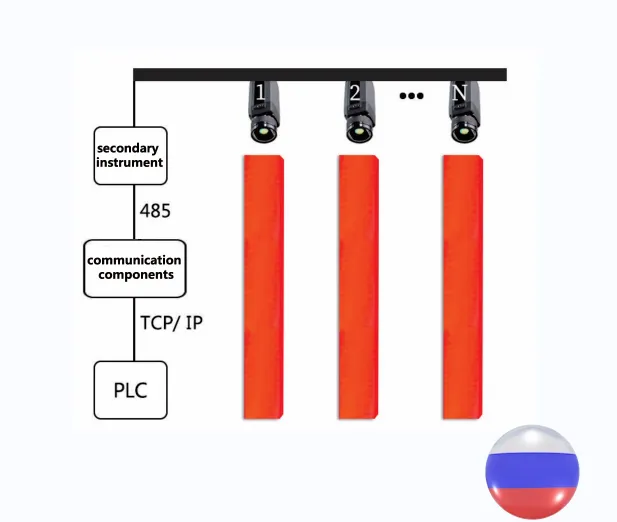

Система измерения и управления использует двунаправленную связь по интерфейсу RS-485 между несколькими (многопоточными) измерительными устройствами, а также между измерительными устройствами и вторичным измерителем. Между вторичным измерителем и ПЛК используется связь по сети Industrial Ethernet или DP. Оборудование передачи сигнала использует многопротокольное сетевое коммуникационное оборудование.

Устройство продувки (опционально)

При наличии сильных помех, в первую очередь из-за газообразных веществ, таких как пар, рекомендуется использовать устройство продувки. В качестве источника используется сухой воздух, которое активируется и останавливается электромагнитным клапаном.

Программное обеспечение

Программное обеспечение DataTemp используется для дистанционного управления и мониторинга измерительного оборудования, а программное обеспечение ScanTemp — для анализа и обработки данных о температуре, устраняя недопустимые сигналы. Эта программная модель преодолевает помехи, такие как пар и окалина железа, и отображает фактическую температуру слитка в режиме реального времени.

Особенности:

1. Высокая чувствительность благодаря многослойному детектору Si/Si.

2. Простая и прочная конструкция корпуса, соответствующая стандартам NEMA-4.

3. Двунаправленный интерфейс RS-485/DP (сетевой), поддерживает до 32 датчиков с настраиваемыми сигналами тревоги и синхронизированными аналоговыми и цифровыми выходами.

4. Защитные устройства и воздушное охлаждение обеспечивают высокую устойчивость к воздействию окружающей температуры.

5. Точное измерение движущихся целей или целей, скрытых пылью, дымом и другими атмосферными частицами.

6. Пассивное охлаждение обеспечивает высокую эффективность охлаждения и минимальное обслуживание.

7. Программное обеспечение для удаленной настройки и мониторинга, анализа данных и вторичной обработки оптимизирует измерение препятствий.

Параметры:

Диапазон измерения: от 600 до 1400 °C;

Время отклика: 10 мс;

Спектральная чувствительность: двухцветная;

Точность: ±0,75%;

Воспроизводимость: ±0,3%;

Давление охлаждающего воздуха: >0,5 кПа;

Расход охлаждающего воздуха: 24 л/мин;

Максимальная рабочая температура: 165 °C;

Выходной сигнал: 485 В / DP / 4-20 мА;

Стандарты окружающей среды: NEMA 4 (IEC 529, IP65);
