УГО на однолинейных схемах элементов главных цепей

Коллекция содержит 73 условно-графических обозначения электротехнических устройств в формате AutoCAD DWG, применяемых при проектировании однолинейных схем главных электрических цепей.

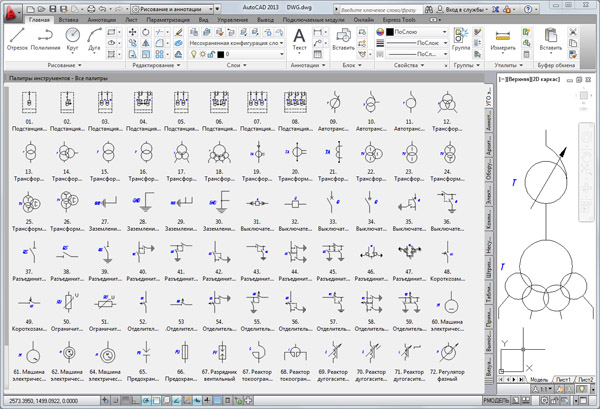

Условно-графические обозначение для удобства собраны в инструментальную палитру блоков.
Представлены УГО следующего оборудования:

- Подстанции.
- Трансформаторы силовые.
- Трансформаторы измерительные.
- Высоковольтные выключатели.
- Разъединители.
- Короткозамыкатели.
- Отделители.
- Машины электрические.
- Предохранители.
- Разрядники.
- Реакторы.
- Кабельные линии.
