Чертежи кран проходной, деталировка
Содержимое: кран_проходной_СБ_СП_деталировка.zip (166.51 KB)
Загружен: 08.09.2025
Положительные отзывы: 0
Отрицательные отзывы: 0
Продано: 0
Возвраты: 0
~ 322 ₽
Точная сумма — на странице оплаты

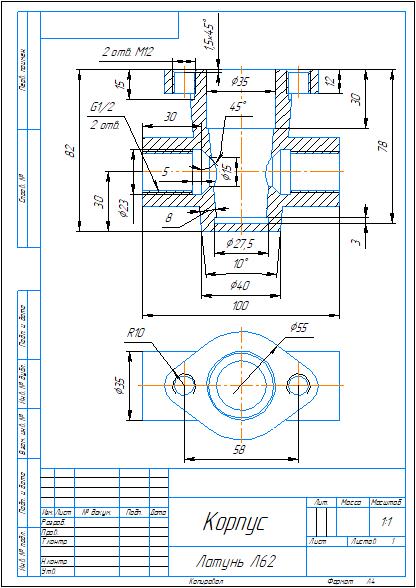

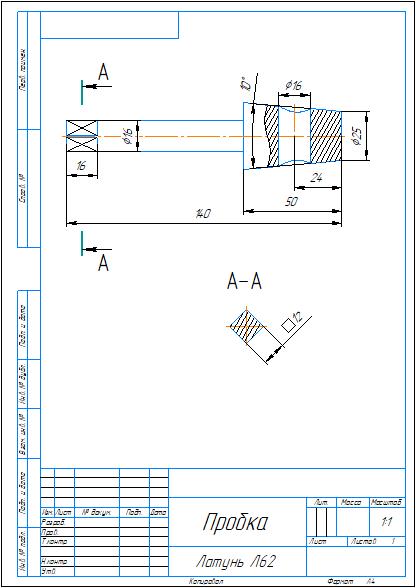

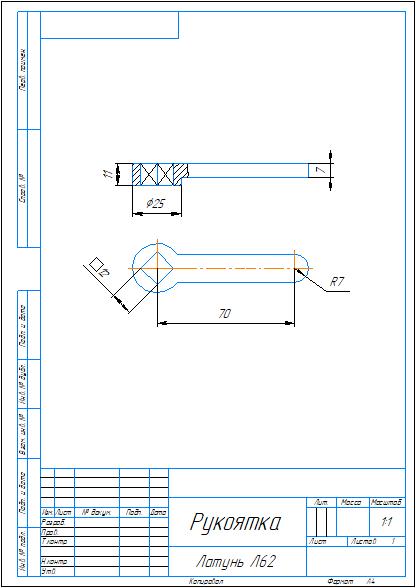

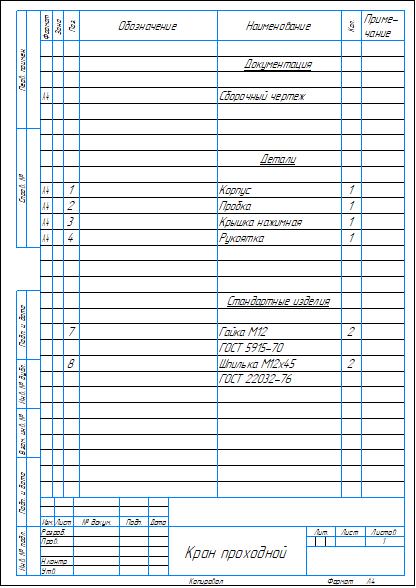

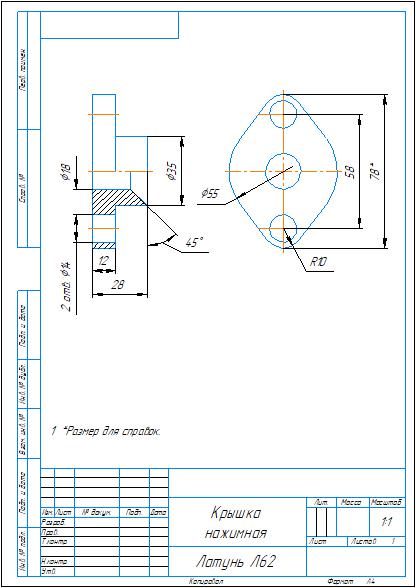

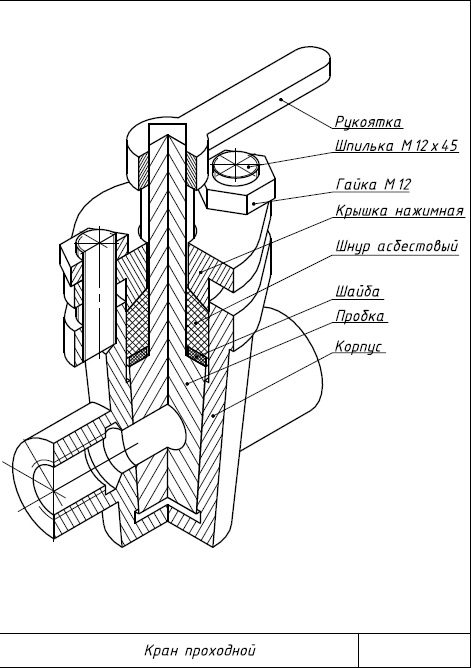

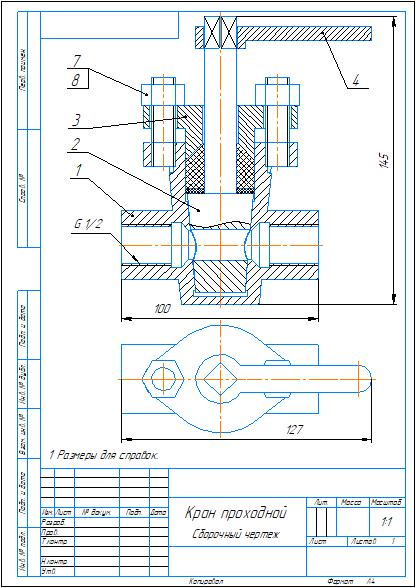

Сборочный чертеж, спецификация сборочного узла кран проходной. Также представлены рабочие чертежи деталей корпус, крышка нажимная, пробка, рукоятка. Чертежи и спецификация выполнены в программе Компас 3D.
Отзывов от покупателей не поступало
