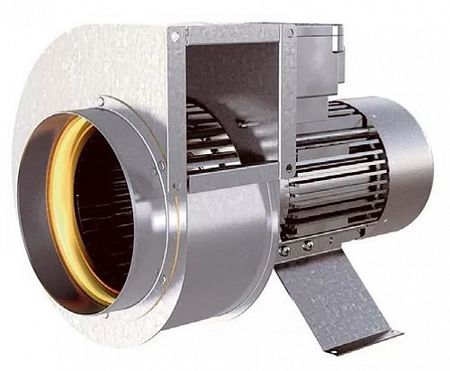

Центробежные взрывозащищенные вентиляторы типа RFТХ оборудованы вынесенным асинхронным двигателем с короткозамкнутым ротором и уплотненными подшипниками, что увеличивает срок их службы. Корпус вентилятора изготовлен из оцинкованной стали. Рабочее колесо вентилятора изготовлено из того же материала, что и корпус и проходит статическую и динамическую балансировку. Вентиляторы имеют загнутые вперед лопатки и выпускаются с односторонним всасыванием. Для обеспечения требования взрывозащищенности входной диффузор вентилятора выполнен искробезопасным и изготовлен из меди. Двигатель с рабочим колесом и корпусом вентилятора установлен на кронштейне, который позволяет быстро и просто установить вентилятор на стене, потолке или другом основании. Взрывозащищенные вентиляторы изготовлены в соответствии с требованиями стандартов EN 50014, EN 50019, EN 13463-1 и EN 13463-5 и обеспечивают повышенный уровень безопасности в соответствии с требованиями EEx e IIB + H2 T3. Установка Вентиляторы можно устанавливать в любом положении. Регулирование скорости Регулирование скорости вентиляторов не запускается. Защита двигателя Двигатели вентиляторов RFTX не имеют встроенной термозащиты, поэтому для обеспечения бесперебойной работы оборудования его необходимо подключать к сети питания с использованием термозащитного автомата. Автомат должен соответствовать категории помещения, в котором он установлен. Аксессуары Гибкие вставки, глушитель, хомуты, взрывозащищенные клеменная коробка и термозащитный автомат U-EK 230E, другие вентиляционные принадлежности. Схема центробежного взрывозащищенного вентилятора Монтаж: Внимание: Перед началом монтажа убедитесь, что все подключаемое оборудование соответствует требованиям взрывобезопасности того помещения, которое обслуживает или где установлено! — Все вентиляторы поставляются в полностью собранном виде и готовые к подключению. — Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу. — Электрические параметры должны соответствовать спецификации на табличке вентилятора. — Вся электропроводка и соединения должны быть выполнены в соответствии с правилами техники безопасности. — Электрическое подключение должно выполняться в соответствии со схемой подключения приведённой на клеммной коробке, согласно маркировке клемм. — Питающее напряжение на вентиляторы всегда должно подаваться через внешнее устройство защиты двигателя. — Вентиляторы должны быть заземлены. — Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе). — Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания. Условия работы: — Вентиляторы могут эксплуатироваться во взрывоопасных помещениях, но соединение их с дымоходами недопустимо. — Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов. Обслуживание: — Единственное требуемое обслуживание — очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения разбалансировки или преждевременного выхода из строя. — Перед обслуживанием убедитесь, что: — Прекращена подача напряжения; — Рабочее колесо вентилятора полностью остановилось; — Двигатель и рабочее колесо полностью остыли; При чистке вентилятора: — Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением. — Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора, и отсутствовали его перекосы. — В случае повышенного шума при работе вентилятора проверьте рабочее колесо на перекос. — Подшипники, в случае повреждения, подлежат замене. В случае неисправности: — Проверить поступает ли напряжение на вентилятор. — Отключить напряжение и убедиться, что рабочее колесо не заблокировано и не сработало внешнее устройство термозащиты двигателя. — В случае возврата вентилятора — очистить лопасти; двигатель и соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности (заявление).
